深圳前湾燃机电厂综合楼屋面空调系统减震降噪工程

2020-04-25(2236)次浏览

风冷热泵设备上部的轴流风机和热泵下部压缩机噪声是主要噪声源, 比压缩机噪声高3~ 5dBA, 管道泵的噪声一般比压缩机噪声低5~ 6dBA。
1、噪声源主要包括:

风冷热泵设备上部的轴流风机和热泵下部压缩机噪声是主要噪声源, 比压缩机噪声高3~ 5dBA, 管道泵的噪声一般比压缩机噪声低5~ 6dBA。热泵机组安装时在长度、宽度方向都有安装间隙要求, 多台热泵机组并排安装时, 机组之间最小空隙为1m,便于检修压缩机, 最好在热泵机组底座与地面( 或楼面)之间留出0. 7m 间隙( 即将热泵机组抬高安装)。空调热泵机组噪声治理受到相关要求的限制, 也就是说, 在满足要求的前提下采取噪声控制措施将给热泵机组噪声治理带来很大困难。


2、风冷热泵噪声治理的主要特点

风冷热泵的噪声治理与冷却塔的噪声治理相类似, 主要是采用消声、隔声、隔振的方式对风机、压缩机、水泵等声源点进行噪声控制。当噪声源以空气传播为主时: 治理目标小于10dBA 时,多会用到消声器、声屏障;治理目标大于10dBA小于20dBA时, 需要采用出风消声器、进行消声器、声屏障等措施;治理目标大于20dBA以上时, 就需要隔声、消声、隔振等多种治理手段综合治理了。当噪声源以结构传声时: 需进行隔振处理, 对热泵整机、水泵、管道等进行隔振治理。


3、风冷热泵机组的噪声治理原理

风冷热泵的噪声治理可能用到的噪声控制产品包括消声器、声屏障、隔声罩、隔音门、检修门等。具体应用, 需要考虑工程现场的实际声学情况而定。消声器主要是对空调热泵机组顶部的风机噪声进行治理, 是主要的治理手段, 可在每个风机上安装片式消声器, 也可安装一个整体形式的矩形消声器,隔声罩、声屏障等主要对热泵的整体噪声影响进行治理,当噪声较严重时, 声屏障和局部的隔声罩等形式均有可能应用。另外, 实验表明, 在屏障朝向声源的一面加铺助吸声材料以及屏障尽可能布置靠近声源, 均会提高减噪效果, 特别是中低频噪声的减噪效果。由于分子的吸收, 1000H z以上的室外噪声有附加的衰减。


4、空调风冷热泵和水泵振动噪声传播途径分析
(1)风冷热泵及水泵振动噪声在建筑结构中的传播途径:
1.风冷热泵及水泵机组运行时的械振动沿基础地面传播,再沿房屋结构墙体(柱子)传播至大楼墙体(面),使墙体振动激发空气扰动,产生空气声传入人耳;

2.风冷热泵及水泵机组运转时产生的噪声经空气传播至机房墙体,在墙体引起部分反射,部分沿墙体传播(即结构传声,传播过程中部分被墙体吸收),一直沿住房屋墙体结构传播至各楼办公室墙面,墙面振动再次激发空气扰动,产生空气声传入人耳;


(2)噪声源强度大小
从噪声传播途径可知,由上述两个部分噪声与本底噪声叠加后最终形成了噪声污染。分析如下:

1.风冷热泵及水泵机组振动是与弹性波形式向基础及基础相连的各种构件传播的结构声(也称固体声)声强,根据相关资料,此结构声声强最大;


2.水泵壳体振动产生的空气传播到机房墙体,激励墙体等振动,再以弹性波形式通过墙体与墙体相连的构件的结构声强,根据相关资料及同类机房现场实测数据,此结构声功率仅次于振动噪声,但也为仅为振动噪声声强的25%左右;


3.由于风冷热泵及水泵机组运转时,其机械振动通过水管及机组基础等介质传递至楼房结构形成固体传声。


5.噪声控制具体措施
(1) 进排风消声器制作

根据现场勘察情况,因地制宜,拟在现有设备原有基础上,在设备的进风口安装片式消声器,以降低进风口处的空气动力性噪声、机械噪声、电磁噪声等综合噪声污染。


(2)隔吸声墙

  由于风冷热泵噪声是立体的往四周辐射扩散;因此在原有设备基础上制作隔音房,使噪音不向外传播,所以在风冷热泵一侧置安隔声装置,以100mm隔声加吸声板。


(3)隔吸声顶棚

为保证风冷热泵降噪效果混响噪声,不改变频率(由500Hz-4000Hz变为以小于125Hz为主的声波)往外界辐射,因此,在必须在顶棚安装吸声体以100mm隔声加吸声板。

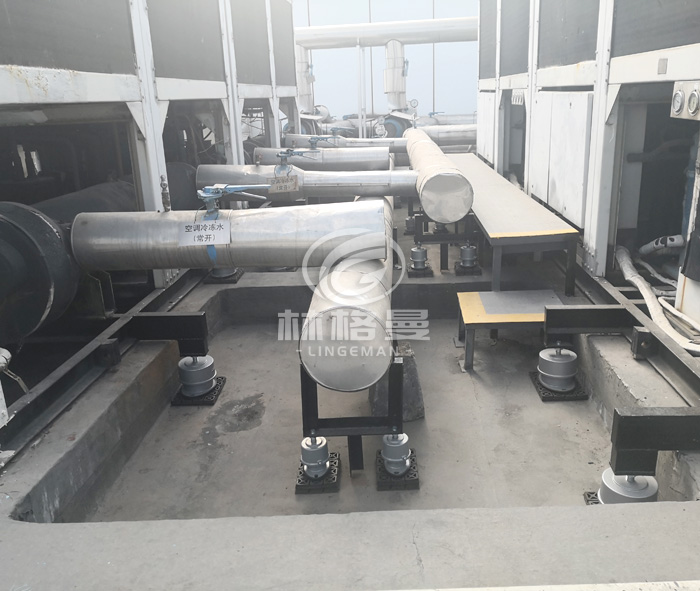

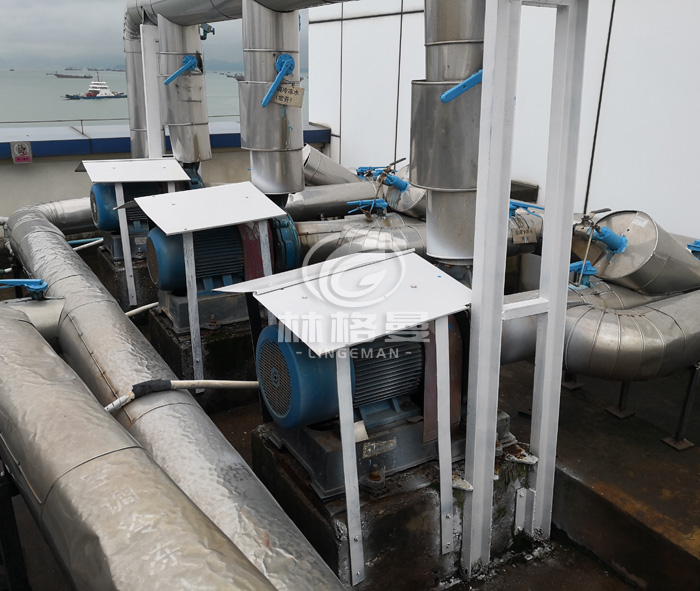

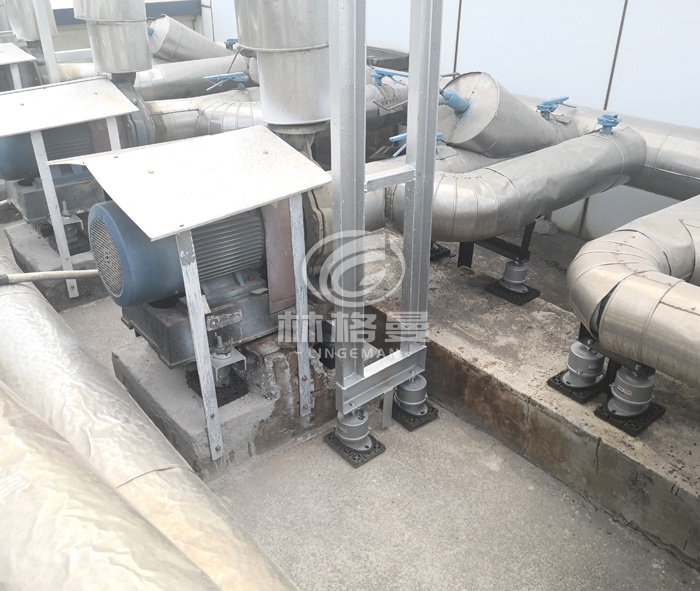

(4) 空调风冷热泵和冷却水泵及管道支架减振。
