隔声门窗噪音控制案例

2020-04-17(802)次浏览

普通的铝合金隔声门窗,由于铝材自身强度不够、普通合页承重不足等原因,无法承受厚度20mm的夹胶玻璃(即:50kg/平米)的重型平开门,在汽车噪声、机电设备噪声方面的低频声其隔声量也无法突破40dB(A)的瓶颈;

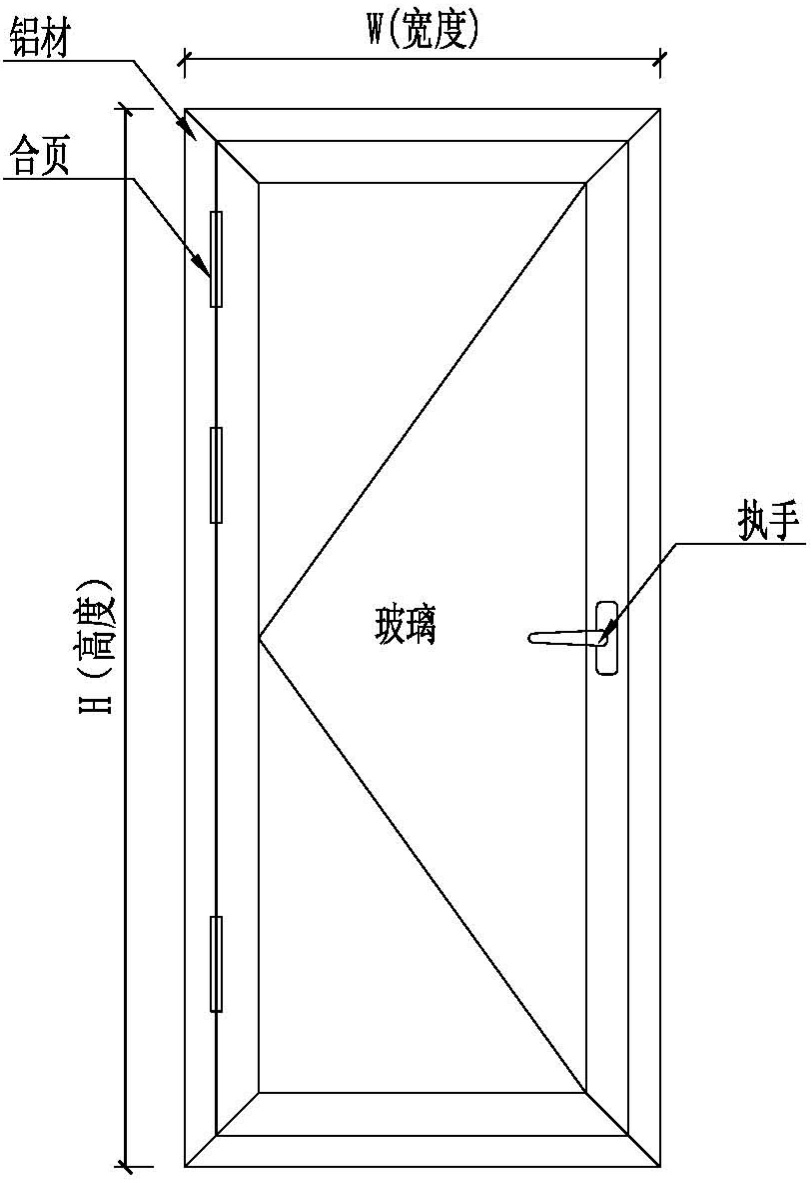

1、示意图


① 普通的铝合金隔声门窗,由于铝材自身强度不够、普通合页承重不足等原因,无法承受厚度20mm的夹胶玻璃(即:50kg/平米)的重型平开门,在汽车噪声、机电设备噪声方面的低频声其隔声量也无法突破40dB(A)的瓶颈;
② 我们采用6063-T6的高强度铝合金,型材的壁厚2.2mm;多腔结构设计,并且可以在空腔添加钢板提高型材面密度;
③ 较之普通门窗的两道密封设计,我们采用四道柔性硅胶胶条密封技术,经实验室的的反复测试,无论是高频、中频还是低频噪声,在门窗关闭时框与扇都有足够的密封,让噪声无法渗透;
④ 常规的配置是:6 + 0.76PVB + 5 + 0.76PVB + 6; 6、5是指6mm、5mm厚的玻璃;0.76PVB是指,0.76mm厚的高阻尼减振隔音膜;
⑤ 可以安装双面执手,执手有带锁或不带锁功能;
⑥ 可以制作无底框隔声门,采用先进的伸缩底框设计,无底框条件下仍然有足够高的密封性能;
⑦ 常备型材的颜色:白色和灰色;如果需要定制其它颜色才需要增加喷涂费用;
⑧ 铝制隔声门窗较之钢制隔声门窗,其隔音性能相近;完善的产业配置使其成本只有钢制的三分之一;


2 隔声原理

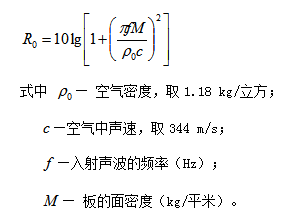

① 匀质单层板声波垂直入射时隔声量(dB)理论计算公式:


从以上公式可以获知:在常规条件下垂直入射声波的隔声量,主要由板的面密度决定;


② 用四层夹胶玻璃或三层夹胶玻璃的设计,其面密度为50kg/平米;玻璃与玻璃之间的阻尼隔音膜有效地阻止低频声波引起的振动,提高低频段噪声的隔音性能;
③ 门窗的整体的隔声量,玻璃只是重要的一环,要达到40dB(A)以上的高隔音量,除了足够高的密封性能,还有型材的面密度也要和玻璃相近,避免成为隔声的最短板;
④ 有如木桶原理,整体的总隔声量是由隔声最为薄弱的局部决定,我们采用多腔铝型材加钢板的设计,其面密度大于50kg/平米;
⑤ 较大面积的可光见尺寸,欧式风格的外观设计,美观大方。


3 应用领域

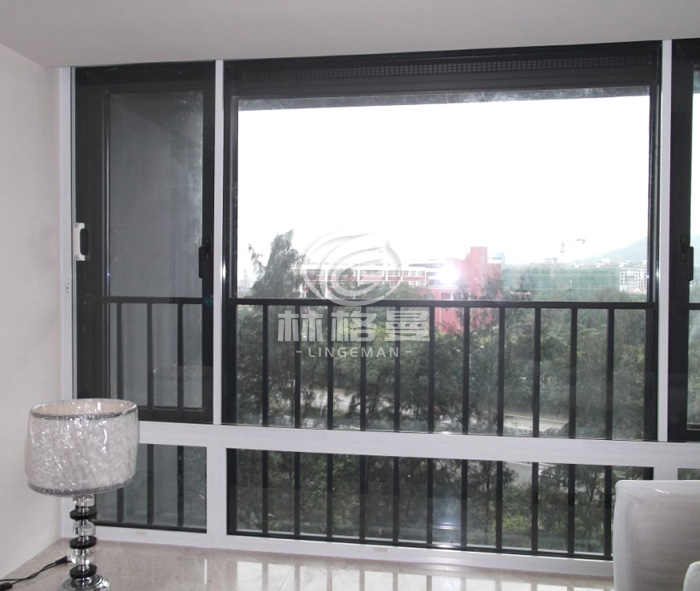

① 临近高速干道沿线的住宅,配套我司的固定窗将阳台封闭起来,能将室外噪声75~80dB(A)降到40dB(A) 以下;达到2类住宅噪声声环境要求;
② 噪声污染严重的住宅,保留开发商原配的窗户,在室内侧安装一层隔声窗,两层窗户一起关闭,能将室外噪声75~80dB(A)降到30dB(A)左右;达到0类住宅的噪声声环境要求;
③ 可以制作无底框的客厅出阳台隔声门,可以无障碍地频繁进出阳台;
④ 制作保密办公室的隔声门,可以采用单向透光玻璃,办公室内的人可以清晰地看到室外,办公室外的人无法看到室内;
⑤ 工业机电设备房的隔声门、机械设备隔音罩的隔声门、静音房和听力室隔声门等用途;

4 常见问题
① 问:安装这种高隔音量的隔声门窗会不会收费很贵?
答:一般的钢制隔声门窗,2500~4500元/平米,不安装不包运输;先进的生产工艺和完善产业配套,铝制隔声门窗的价格只需1300~2000元/平米,包安装包运输。


② 问:有没有标准尺寸的门?
答:门的一般标准尺寸为W(宽度)=900mm;H(高度)=2000mm;铝制隔声门的尺寸定制非常灵活,可以根据用户的需要进行定制,可以做单开扇,也可以做双开扇;


③ 问:铝制隔声门做成无底框的结构,会不会很难安装,会不会底框处漏声?


答:准确地讲,无底框结构的底框高度只有2.0mm,我们用一截镀锌板代替底框,安装时和有底框一样安装方便;我们采用伸缩结构,当门在关闭时会有门底密封件自动向下伸出,实现活动扇与“底框(镀锌板)”之间进行密封,门打开时会自动缩回,不影响门的正常开启。
